Бур ТИСЭ своими руками Технология ТИСЭ создана для самостоятельного строительства из недорогих материалов. Расшифровывается аббревиатура как «Технология Индивидуального Строительства и Экология». Иногда последнюю букву расшифровывают, как «Экономичная». В систему ТИСЭ входят достаточно интересные технологические решения самых разных строительных вопросов, вплоть до кладки стен с изготовлением пустотелых блоков непосредственно на стене. При этом многий инструмент для этой технологии вполне можно изготовить самостоятельно, например, бур ТИСЭ своими руками сделать вполне реально. Одним из направлений этой достаточно обширной и весьма популярной в последние годы технологии является изготовление свайных фундаментов, отличающихся простотой, экономичностью и надежностью.

• Фундаментный Бур Тисэ-ф Чертежи
• Бур Тисэ-ф Чертежи

Правила эксплуатации земляного бура ТИСЭ своими руками. Бур выполнен в виде специальной раздвижной штанги, его конструкция позволяет. Для бурения скважины вглубь бур вращается по часовой стрелке, а если нужно. Изготовить бур тисэ своими руками для ручного бурения ям. Самый простой фундаментный бур тисэ ф состоит из следующих элементов. Самодельный ручной бур для устройства буронабивного фундамента Усовершенствованная конструкция популярного бура ТИСЭ. Самодельный ручной бур для устройства буронабивного фундамента. Усовершенствованная конструкция популярного бура ТИСЭ. Свойства бура: Глубина бурения - до 3,5 метров.

Свайный фундамент позволяет многократно уменьшить расход материалов на строительство, усилия по созданию фундамента и при этом выполнить все необходимые условия по прочности и надежности главного опорного элемента здания. Количество бетона на обычный ленточный фундамент и на свайный отличаются приблизительно в три раза (около 2,5 кубических метров на 10 погонных метров фундамента).

Основная особенность такого фундамента – это использование специального, который позволяет просверлить в грунте отверстие под последующую заливку бетоном и образовать в его нижней части полусферическое расширение. Это расширение, с одной стороны, повышает в несколько раз способность столба воспринимать нагрузку, а с другой стороны, полностью исключает выталкивание столба из земли при замерзании почвы. На этих столбах в дальнейшем размещается ленточный фундамент будущего дома. Основная сложность здесь – формирование под землей этого самого полусферического расширения, тем более с применением самодельного инструмента. Если сам бур вполне может быть изготовлен из дисковой пилы, разрезанной пополам и приваренной к наконечнику с наклоном каждой половинки от горизонтали, что образует две расположенные диаметрально противоположно режущие кромки.

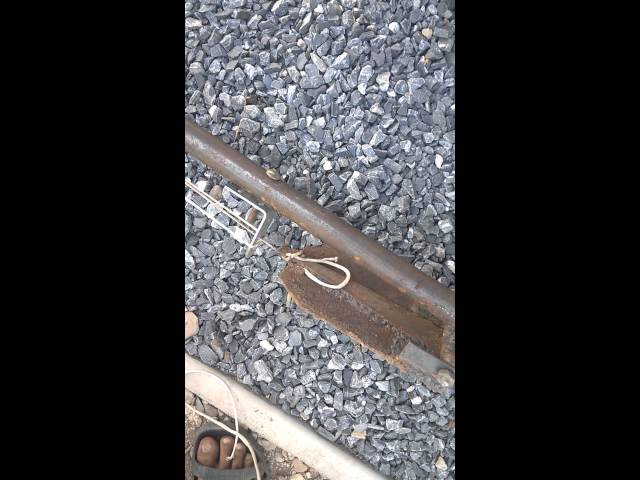

Над таким набором из двух режущих кромок можно приварить цилиндрический металлический накопитель из куска водопроводной трубы большого диаметра (250-300 мм), в котором землю, срезанную режущими кромками, легко поднимать на поверхность. Для того же, чтобы сделать под землей расширение, придется постараться. Самый простой способ изготовления бура ТИСЭ По всей длине штанги бура привариваются соосно маленькие отрезки трубок, в которых может двигаться вверх и вниз металлический пруток. На конце штанги, немного выше режущих лезвий, приваривается петля, к которой крепится металлическая полоска такой длины, какого радиуса мы хотим получить расширение. Эта полоска и будет режущей кромкой. На середине этой полоски приваривается еще одна петля.

И на конце подвижного прутка – третья петля. Между последними двумя петлями вваривается металлический стержень. Теперь, если управляющий пруток поднят вверх, пластина-лезвие прижата к штанге бура и ничего не делает. При движении прутка вниз пластина начинает отклоняться от вертикали и постепенно, при вращении бура, начинает вырезать полусферическую полость, причем земля ссыпается в накопитель и периодически поднимается на поверхность.

Чтобы при этом бур не продолжал углубляться в землю, вырезание полусферы производится при обратном вращении бура. Профиль режущей пластины необходимо подобрать так, чтобы он был слегка изогнут, и направлял срезанную пластиной землю в стакан-накопитель. После завершения формирования полусферы, когда режущая пластина отгибается до горизонтального положения, можно извлекать бур, устанавливать в скважину арматуру, надевать на нее опалубку в виде стакана, формирующего надземную часть сваи и заливать сваю бетоном. Безусловно, такая технология самодельного инструмента не позволит получить идеальную полусферическую форму подземного расширения, но это и не настолько важно: главное, что площадь опоры сваи на грунт существенно возросла. Существует большое количество всевозможных конструкций самодельных и усовершенствованных буров для изготовления скважин с расширением, в различной степени эффективных, но, если учесть, что их задача – изготовление скважин для свай одного дома, этого оказывается вполне достаточно. Дачный участок без бани – все равно, что популярный слабоалкогольный напиток без его 40% собрата. Если при этом хочется как можно меньше проблем со строительством, то стоит рассмотреть вариант использования бруса.

С нашей же стороны гарантируется обеспечение всей необходимой информацией по технологии. С чего начать строительство дома из бруса? Что нужно предусмотреть, дабы впоследствии не сожалеть о выборе стройматериала?

Ждём тебя парень. Любимый я тону в твоих глазах, Поверь, что жизнь моя в твоих руках!

Фундаментный Бур Тисэ-ф Чертежи

В одной статье мы последовательно рассмотрели этапы возведения брусчатой постройки с учетом требований технологии. Имея перед глазами такое краткое руководство, вы будете уверены в правильности своих действий. Как отопить деревянный дом? Какие системы подходят для этих целей лучше всего? Мы рассмотрели самые распространенные варианты отопительных систем, прошедших проверку временем в условиях суровой русской зимы. Основной критерий выбора: соответствие энергозатрат на стадии эксплуатации к величине первоначальных инвестиций.

На сегодняшний день строительство частных домов - это довольно трудоемкое и очень затратное дело. Очень много времени, сил и средств занимает обустройство одной из важнейших частей - фундамента. Он должен быть максимально качественным и прочным, иначе постройка не будет служить долго.

В последнее время свайные фундаменты становятся все более популярны, так как есть возможность сделать бур ТИСЭ своими руками, который значительно упрощает рытье углублений для свай. Зачем необходим бур Наибольшая проблема при возведении свайного фундамента для частных застройщиков - это стоимость.

Именно эту проблему помогает решить бур. Его основное преимущество, которое выделяет его на фоне других инструментов, - это возможность бурения даже проблемных видов грунта. Почвы, которые отличаются наличием наиболее сложной структуры для бурения, могут быть обработаны при помощи модифицированного ручного устройства. Наилучшим вариантом для частных строителей является сборка бура ТИСЭ своими руками, так как это позволит сэкономить еще больше материальных средств. Элементы конструкции Для того чтобы осуществить сборку, необходимо понимать, из чего состоит оборудование.

В конструкционные элементы входят:. Штанга с двумя соединяющимися частями. Основная часть детали даст возможность проводить бурильные работы на небольшой глубине. Дополнительная штанга используется для того, чтобы увеличить глубину бурения. Длина дополнительной штанги стандартно составляет 110 см.

В покупных моделях части соединяются между собой специальными фиксаторами. Также к любой из частей можно прикрепить механизм для вращения бура ТИСЭ своими руками. Естественно, необходима рукоятка, которая позволит вращать бур. Так как необходимо вынимать грунт, то все модели снабжаются накопителями.

Бур Тисэ-ф Чертежи

Диаметр обычно составляет 250 мм. Он обеспечивает не только забор, но и рыхление грунта. Конфигурация этого элемента - цилиндр. Важно отметить, что любые отклонения от вертикали, которые могут быть вызваны препятствиями в почве, будут нивелироваться при помощи конструктивных особенностей оборудования. Последний элемент - это дополнительное приспособление откидного типа, которое служит для того, чтобы была возможность расширить шахту при использовании бура ТИСЭ своими руками. Возможный диаметр расширенного углубления составляет 50-60 см.

Если работа идет с тяжелыми грунтами, то деталь отличается тем, что имеет четыре элемента с конусообразной формой, которые расположены равномерно. Назначения клыков в таком случае - это забор разрыхленной почвы, которая имеет каменистые включения, с диаметром до 50 мм. Если почва характеризуется легкой или сыпучей структурой, то конструкция должна иметь клыки пилообразной формы. Расстояние между кромками таких клыков будет существенно ограничено, что значительно снизит возможность высыпания грунта при заборе. Кроме того, такие клыки позволяют эффективно избавляться от мелких камней. Необходимо подобрать металлическую трубу с диаметром примерно 250-300 мм. Этот параметр может меняться в зависимости от того, какой диаметр должен быть у самой скважины.

Следующая деталь - это рабочий орган пилы дискового типа. Необходима труба рукоятки. Потребуются фиксирующие детали, чтобы закрепить части штанги. Не обойтись без таких дополнительных элементов, как петли, пластины и металлические прутья. Из инструментов обязательно понадобится электрическая дуговая сварка. После того как все элементы будут в наличии, сделать бур ТИСЭ своими руками не составит большого труда. После окончания сборки будет необходимо лишь обработать готовое изделие защитными средствами, чтобы предотвратить быстрое появление коррозии.

Сборка конструкции После того как все будет подготовлено и будет тщательно изучен чертеж или перед глазами будет готовый образец, можно приступать к сборке. Как сделать бур ТИСЭ своими руками по чертежу?. Сначала важно определиться с требуемой длиной штанги. Если глубина ямы должна быть более чем 1,5 метра, то придется заготовить еще один отрезок трубы, который будет надежно крепиться к первому. Далее следует подготовить режущие кромки для устройства.

Для этого необходимо пополам распилить рабочий орган дисковой пилы, который был подготовлен. Игры с голосовым управлением онлайн. Полученные после распила части привариваются к концу рабочей металлической штанги. Здесь важно, чтобы они находились под углом в 15-20 градусов. Следующий шаг состоит в том, чтобы приварить отрезок трубы выбранного диаметра над режущими кромками.

Для этого потребуется использовать электрическую дуговую сварку. Таким образом удастся получить приемник для забора грунта из углубления. Необходимо установить такие детали, как клыки, которые будут помогать разрыхлять почву. Их количество должно быть от 2 до 4 в зависимости от сложности почвы, с которой нужно работать. Если грунт относится к проблемным, то количество этих элементов можно увеличить. Важно, чтобы все они были зафиксированы максимально жестко и вертикально.

Все сварочные швы и места креплений деталей друг к другу нужно обработать абразивным материалом. Финальный штрих в изготовлении самодельного бура ТИСЭ своими руками - это покрытие всего приспособления составом, защищающим от коррозии.

Некоторые особенности Есть несколько особенностей, зная которые можно облегчить работу или же улучшить самодельный бур. К примеру, если предполагается применять прибор на трудных почвах, то сильно заострять кромки его клыков не рекомендуется. Еще один совет касается случая, если в почве имеется множество каменистых включений размером до 5 мм. В таком случае расстояние между кромками лучше всего максимально снизить, чтобы такие мелкие камни постоянно не забивались в зубчики. Исходя из всего выше сказанного, можно сделать вывод, что собрать бур ТИСЭ своими руками, во-первых, достаточно просто, во-вторых, он будет незаменимым помощником при обустройстве свайного фундамента для жилья.

Стоит также отметить, что отзывы об использовании такого типа бура положительные. Он оказался очень удобным в плане эксплуатации. Его параметры помогают справляться с самыми трудными типами грунта. Но, конечно же, основная причина - это экономия значительного количества средств, что не может не радовать любых пользователей данного оборудования.
